APUNTALAMIENTO CON SISTEMA MULTIDIRECCIONAL DE CARGA

Ring - Lock Scaffold High Load Shoring System

Otro conveniente sistema de apuntalameinto y soporte de encofrados cuya caraterística más sobresaliente es su elevada capacidad de carga. Basado en conexiones multidireccionales, Por su carateristicas estructurales y gran versatilidad es ampliamente utilizado en obras civiles de gran envergadura.



Su estructura es simple y razonable, su operación es fácil y flexible.

La facilidad de montaje de los componentes del sistema multidireccional unido la elevada capacidad de carga de de sus elementos verticales de hasta 80 kN , hacen del sistema un elemento muy útil y ampliamente utilizado para el  soporte de grandes estructuras y apuntalamiento de encofrados de puentes, tuneles, centrales hidroelectricas, etc.

​

El sistema multidireccional de carga sepuede utilizar tanto mediante torres independientes de carga como cimbras cuajadas, según requiera la aplicación.



​

Aplicaciones

Aplicaciones

Obras Civiles
​
- Viaductos
- Rampas
- Puentes
- Arcos
- Puertos Marítimos
- Túneles
- Bóvedas
- Aeropuertos
-Tanques de agua elevados
​
Industria
​
- Refinerias
- Parques Heólicos
- Plantas Recicladoras
- Plantas Cementeras
- Mantenimiento de Aviones
​
Entretenimiento
​
- Escenarios para Conciertos
​

Método de conexión

entre elementos del sistema

La conexión segura que se genera entre la Cuña de cierre y la Roseta, transfiere las fuerzas laterales del elemento Vertical a los Horizontales y Diagonales.  La integridad del sistema maximiza el rendimiento de éste repartiendo la carga entre toda la estructura.

Método de Conexión

Componentes del Sistema

Componentes del Sistema
Dimensiones y Especificaciones

Dimensiones y Especificaciones

del Sistema

Cabezal U Para ajustar la altura del sistema y sostener las vigas de soporte

Nota: Para asegurar las bases planas y/o las bases tipo U al tornillo regulable, se utiliza el pin de seguridad y su respectiva chaveta.

Base Regulable Para ajustar la altura de sistema

Nota: Para asegurar las bases planas y/o las bases tipo U al tornillo regulable, se utiliza el pin de seguridad y su respectiva chaveta.

ø60.2mm x T3.2mm,

Tubo de acero galvanizado JIS STK500

Base de Arranque Para conectar la primera fila de Horizontales y                                                crear una base estable del sistema.

ø60.2mm x T3.2mm,

Tubo de acero galvanizado JIS STK500

Distancia entre las rosetas: 0.5m

Verticales Soportes principales del sistema unidos entre sí por uniones.

 ø48.3mm x T3.2mm,

Tubo de acero galvanizado Q235

Horizontales Distribuyen equitativamente la carga entre los verticales.                                     Se conectan a estos mediate las cuñas de cierre.

 ø48.3mm x T3.2mm,

Tubo de acero galvanizado Q235

Diagonales Horizontales Para restringuir el movimiento del                                                                        sistema y que éste quede a escuadra                                                                     (Sus 4 lados formando un ángulo de 90˚)

Nota:  Las Diagonales Horizontales son requeridas en algunas situaciones específicas:

          - Elevadas Cargas

          - Cuando se utilizará grúa para mover el sistema

          - Por recomendación de nuestros ingenieros

 ø48.3mm x T3.2mm,

Tubo de acero galvanizado Q235

Diagonales Verticales Para fijar la longitud efectiva de los                                                                    Verticales y para mejorar la capacidad de                                                            carga y mantener todo el sistema libre de                                                          deformaciones.
Abrazaderas Para lograr conexiones y separaciones especiales sin                                              necesidad de utilizar la Diagonal Estándar.
                                 Se usan en conjunto con tubos de Ø48.3mm
Diagonales Verticales Permite conectar Horizontales y Diagonal a                                                            cualquier altura de los Verticales.
Procedimientos de Montaje

Procedimiento de Montaje

del Sistema

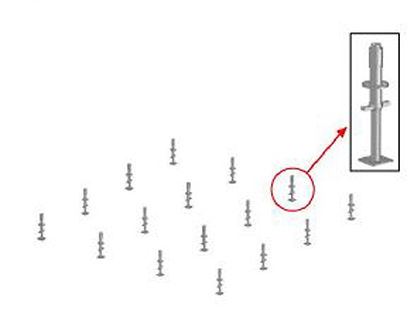

1
Colocar base de Arranque sonre Base Regulable
5
Colocar los Diagonales, en una misma dirección
7
Colocar el tercer nivel de Horizontales
3
Colocar el primer nivel de Verticales sin Unión.
9
Finalmente Colocar las bases tipo U
2
Conectar la primera fila de Horizontales con las Bases de Arranque y nivelar
4
Colocar la segunda fila de Horizontales
6
Colocar el segundo nivel de Verticales con Unión.
Colocar la segunda fila de Verticales con Unión
6
8
Colocaar el segundo nivel de Horizontales, siguiendo la misma dirección

Sistema Multidireccional de Carga

Para un proyecto exítoso, un diseño estructural óptimo y un avanzado método de construcción son factores escenciales.

​

A continuación se enumeran algunas ventajas de utilizar los sistemas multidirecionales como sistema de apuntalamiento y soporte de cargas:

- Flexibilidad del sistema capaz de adecuarse a los distintos terrenos y estructuras.

​

- Sistema de facil montaje que ahorra tiempo y costos de mano de obra.



- Cuando se pueden levantar las torres con Grúas, este sistema ahorra mucho tiempo realizando más rápido trabajos repetitivos.

​

- Comparado con los marcos de carga tradicionales, este sistema es más estable y con mejor capacidad de carga

​

​

​
