MARCOS DE CARGA

SHORING FRAMES

Marcos robustos de acero , en diferentes las alturas.  Son el elemento principal  de las altamente económicas torres de carga, diseñada y utilizadas en muchos ambitos de la industria de la construcción.



CARACTERISTICAS PRINCIPALES DEL SISTEMA



- Alta capacidad de carga y gran estabilidad

- Montaje fácil y rápido usando solo una pequeña cantidad        de componentes separados del sistema y conectores,

- Gran versatilidad.



Ya sea en la construcción o campos de ingeniería civil o dondequiera que ocurran altas cargas y se requiere una gran estabilidad para absorer con seguridad las fuerzas horizontales como las cargas de viento, el sistema de torres con marcos de carga es la solución ideal.

Componentes del Sistema

Para Torre superiores en altura a 60´-0” (18.30m) CONSULTAR CON EL DEPARTAMENTO DE INGENIERIA
*La longitud total del Tornillo Regulable corresponde a la suma de ajuste de la parte superior de la torre con el ajuste de la parte inferior de la torre A+B.
**Las cargas admisibles que se mencionan en la tabla reflejan un factor de seguridad de 2.5:1

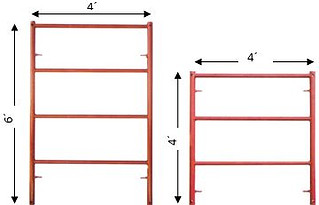

Marco de Carga Elemento estructural principal del sistema

Diámetro del tubo vertical   2 3/8” (60mm)

Crucetas Metálicas  Dan la forma y el soporte a la torre de carga y a su vez proporcionan rigidez diagonal entre los marcos de carga.

Diámetro del tubo   1” (25mm)

Union / Conector  Para acoplar los marcos de carga entre sí.



         Nota:  Añadir ¼” al total de la altura de la torre por cada unión

Diámetro del tubo   1.9” (48mm)

Accesorios Intercambiales Para sostener la superestructura y ajustar su altura.
Al cambinarse la base regulable plana con el tornillo regulable se obtiene una Base inferior Plana Regulable.  Al combinarse las bases tipo U con el tornillo regulable se obtiene un Apoyo Superior tipo U para soporte de vigas primarias

Nota: El pin de seguridad es utilizado para integrar y asegurar las Bases Planas y las Base tipo U intercambiables con los Tornillos Regulables.  También para asegurar entre sí la unión vertical entre Marcos de Carga.

Diámetro del tubo del

tornilo regulable   1.9” (48mm)

Base Plana Regulable para Marcos de Carga. Elemento  para lograr la estabilidad y soportar el peso de la torre de carga.

Diámetro del tubo del

tornilo regulable   1.9” (48mm)

Abrazaderas Para lograr conexiones y separaciones especiales sin                                              necesidad de utilizar la Diagonal Estándar.
                                 Se usan en conjunto con tubos de Ø48.3mm
Abrazadera  Permite conectar Horizontales y Diagonales del sistema Multidireccional  en cualquier altura de los tubos verticales del Marco de Carga.

Sistema de

Marcos

de Carga

Para un proyecto exítoso, un diseño estructural óptimo y un avanzado método de construcción son factores escenciales.

A continuación se enumeran algunas ventajas de utilizar los sistemas multidirecionales como sistema de apuntalamiento y soporte de cargas:

- Flexibilidad del sistema capaz de adecuarse a los distintos terrenos y estructuras.

- Sistema de facil montaje que ahorra tiempo y costos de mano de obra.



- Cuando se pueden levantar las torres con Grúas, este sistema ahorra mucho tiempo realizando más rápido trabajos repetitivos.

- Comparado con los marcos de carga tradicionales, este sistema es más estable y con mejor capacidad de carga
